ZB-450QB - машина для изготовления бумажных пакетов с квадратным дном и ручкой из бумажного шнура или плоской ручкой.

Описание

ZB-450QB - машина для изготовления бумажных пакетов с квадратным дном и ручкой из бумажного шнура или плоской ручкой.

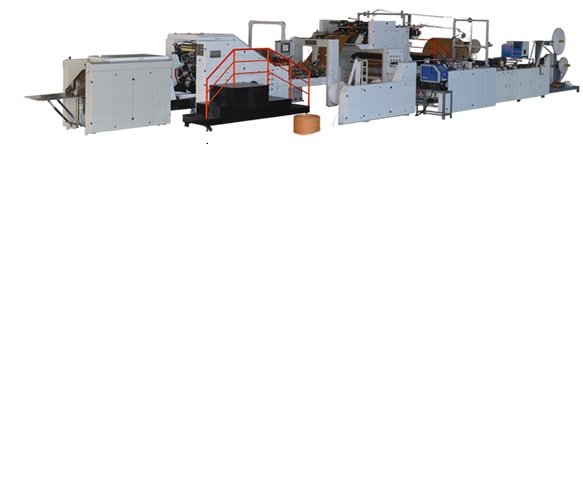

Описание автоматической машины для изготовления бумажных пакетов ZB-450QB.

Машина ZB-450QB представляет собой автоматическую линию для изготовления бумажных пакетов с квадратным дном и ручкой из бумажного шнура или плоской ручкой. Линия может работать в четырех основных автоматических режимах – для изготовления пакетов с ручкой и без ручки на чистой бумаге или с печатными маркерами (фотометками). Сырьем для изготовления пакетов является один рулон бумаги для формирования пакета, формат которого должен соответствовать периметру горизонтального среза пакета с учетом бокового заклеивания, а также два узких рулона бумаги и бобина бумажного шнура для формирования ручки.



Таким образом, пакетоделательная машина ZB-450QB состоит из следующих основных частей:

• Приемная секция. Предназначена для отбора готовой продукции. Представляет собой транспортер и устройство укладки и отделения партий готовых пакетов.

• Формовочная секция. Предназначена для свертывания бумажного рукава, отрезки заготовок пакетов, а также формирования и заклеивания дна.

• Секция нанесения ручек. Предварительная перфорация бумаги, нанесение клея для приклеивания планки ручки, отделение ручек из ленты и позиционирование их на бумаге.

• Секция разматывания основного рулона. Оснащена гидравлическим подъемником для удобства завесы рулона, автоматической системой регулировки натяжения бумаги и системой бокового уравнения размотанной бумаги.

• Секция формирования ленты ручек. Предназначена для формирования округлой формы ручки из бумажного шнура или плоской ручки и вклеивания его между двумя полосами бумаги для формирования ленты ручек.

• Секция подачи материала. Предназначена для разматывания и натяжения ручных материалов (двух узких лент бумаги и бумажного шнура или лент бумаги плоской ручки). Дополнительно оснащена двумя системами автоматического бокового уравнения края ленты.

Автоматическая машина оснащена мощной системой управления процессом изготовления продукции, реализуемой с помощью современных средств автоматизации производства MITSUBISHI, в частности программируемый логический контроллер, драйверы приводов и сервоприводы, сенсорная графическая панель оператора. Таким образом, с помощью большого числа датчиков контроллер производит непрерывный мониторинг состояния машины и управляет исполнительными механизмами для обеспечения высокой точности и качества изготовления бумажных пакетов с высокой производительностью.

Общие данные:

Страна производитель средств автоматизации – Япония (Mitsubishi Electric)

Страна производитель электрических коммутационных средств – Германия (АВВ)

Страна производитель узлов качения – Швеция (SKF)

Страна производитель механических узлов и сборки – Китай (ZNEP)



Технические характеристики:

Основная секция  450QB:

Ширина рулона бумаги  650-1330 мм

Диаметр рулона бумаги  1500 мм

Диаметр гильзы рулона  76 мм

Плотность бумаги  80/90-150г/м²

Ширина готового пакета 230-450 мм

Длина реза 280-630 мм

Ширина дна (боковая пакета)  90-220 мм

Секция ручек из бумажного шнура   450QB:

Высота шнура ручки  90-120 мм

Ширина между  95 мм

Диаметр шнура  3-6 мм

Длина планки ручки 190 мм

Ширина планки ручки  42.5-50мм

Диаметр рулона бумаги для ручек 1200 мм

Ширина рулона бумаги для ручек 85-100 мм

Плотность бумаги для ручек 80-150 г/м²

Секция плоской ручки   450QB:

Высота ручки 100 мм

Ширина ручки 95 мм

Плотность бумаги ручки  100-130 г/м²

Ширина плоской ручки  18мм

Длина планки ручки  190 мм

Ширина планки ручки 42.5 мм

Диаметр бумаги для планки 1200 мм

Плотность бумаги для планки 100-150 г/м²



Линия в сборе  ZB-450QB:

Максимальная скорость 90-130 пакет/мин.

Общая мощность 33 kW

Вес 21500 кг

Габаритные размеры  16500*5900*2500



Комплектация и гарантия:

- Гарантия от производителя – 12 месяцев с момента запуска оборудования в работу,

- набор ключей для обслуживания и настройки машины



Цена 405 700дол.США: FOB Shanghai

В цену входит: сопроваждение, монтаж, запуск и обучение.
