Технология реконструкции устаревших флатовок пр-ва Ходоровского завода типа ЛР-120


  • Код: 87
  • Цена: -
  • Год: -
  • Формат: -
  • Количество отпечатков: -

Описание

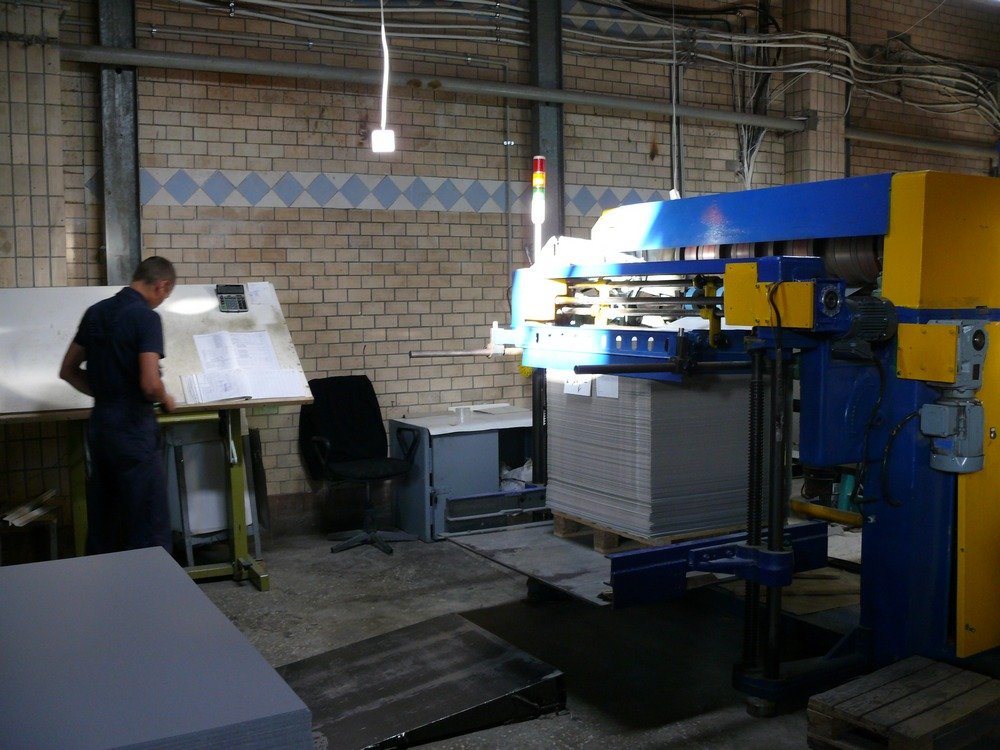

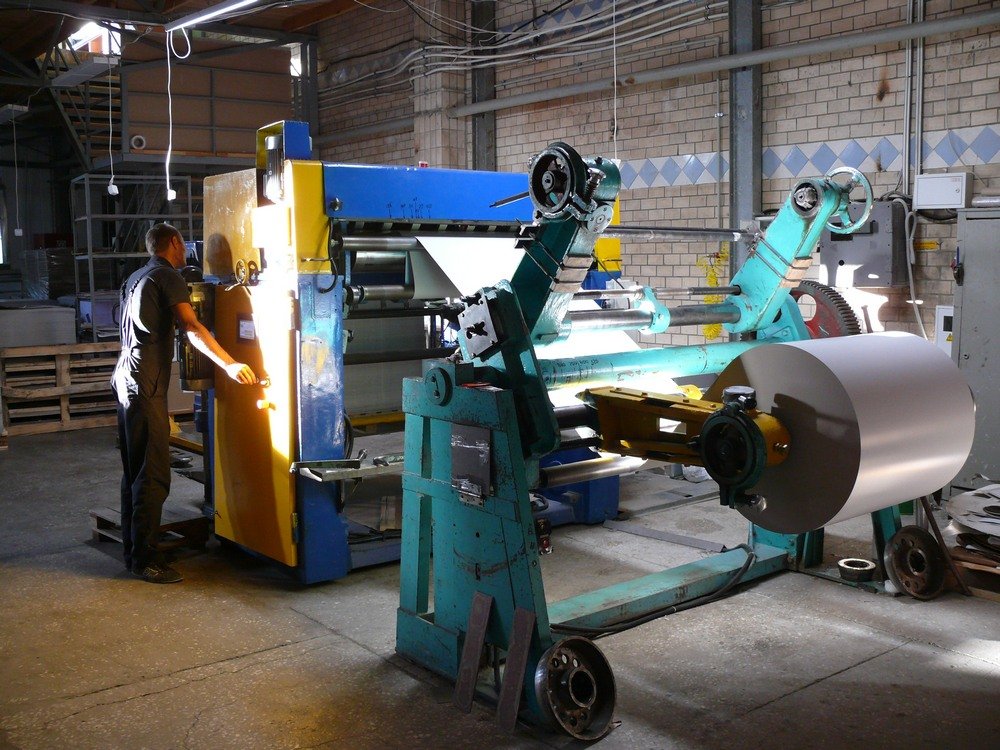

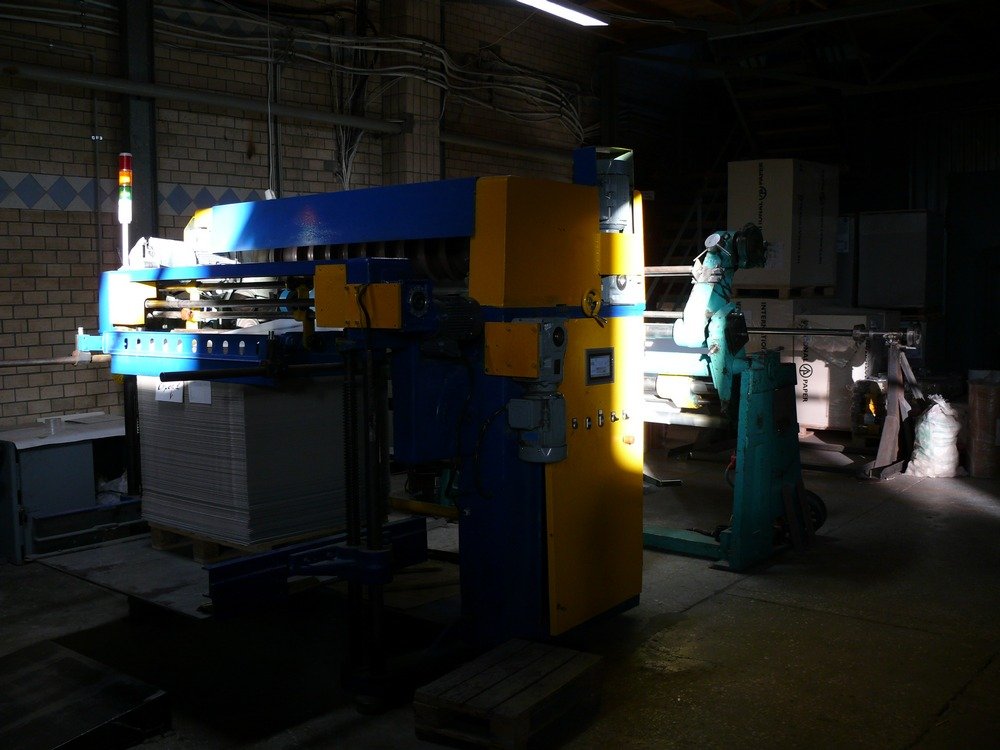

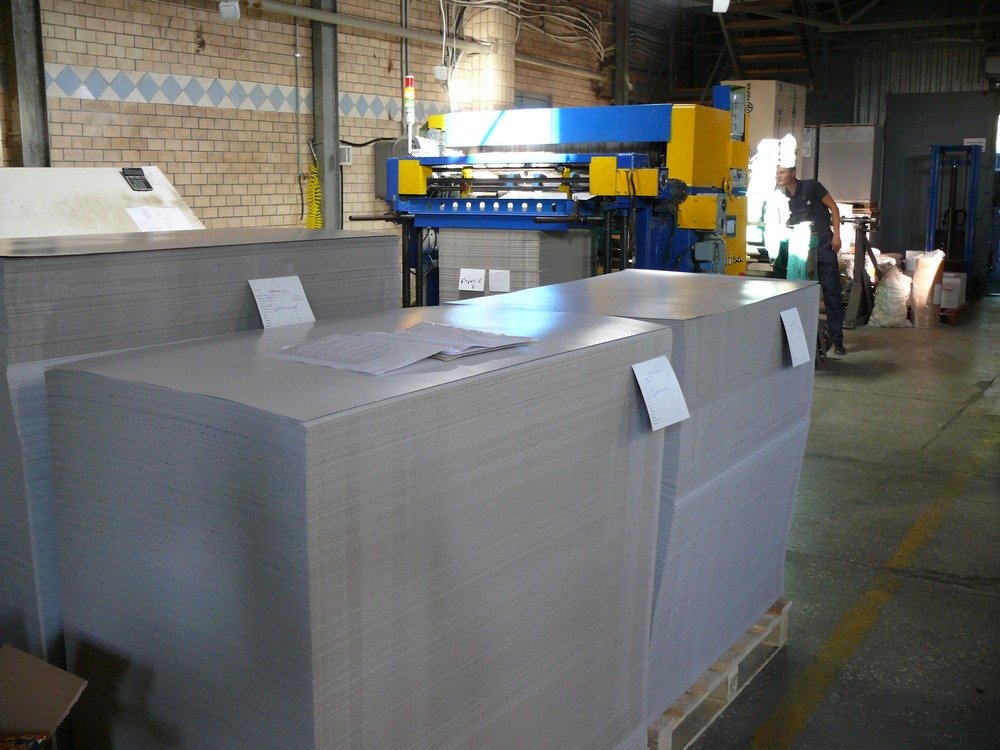

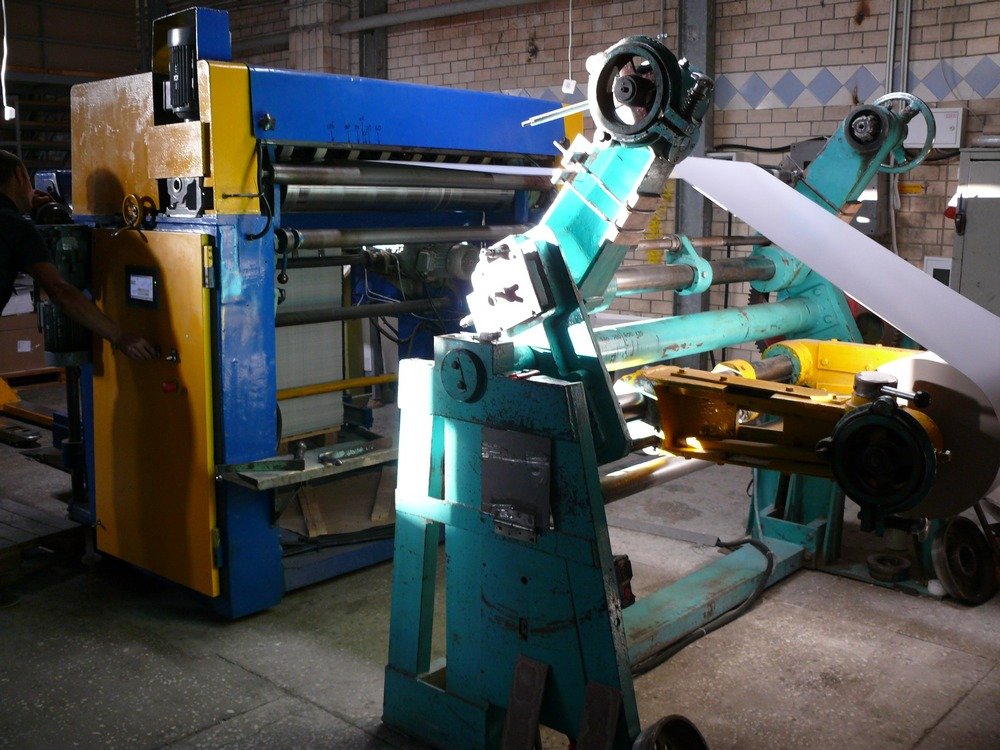

Нашим предприятием разработана технология реконструкции устаревших флатовок пр-ва Ходоровского завода типа ЛР-120, распространенных на территории бывшего СССР, и их модернизации – для организации эффективных участков подготовки бумаги полиграфических предприятий ценой разумных инвестиций.
Такая модернизация позволяет существенно повысить скорость флатовки бумаги и картона, избавиться от длительных операций перенастройки оборудования на формат и обеспечивает колоссальную экономию за счет систем высокоточной установки и контроля длины рубки, а также ряда дополнительных функций автоматизации процесса.

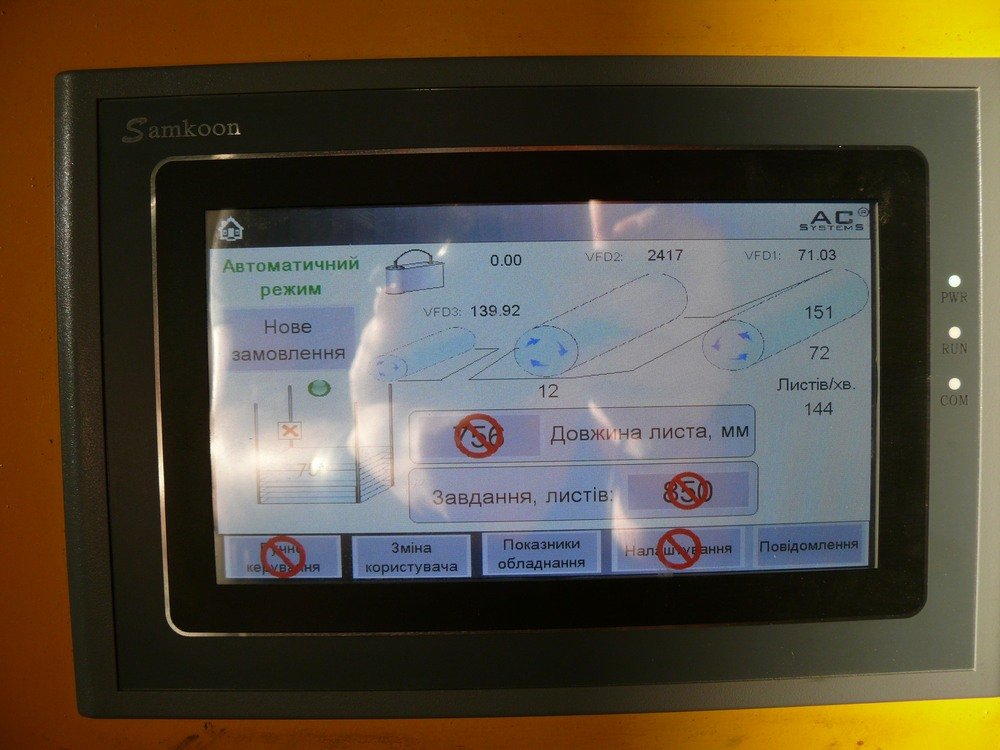

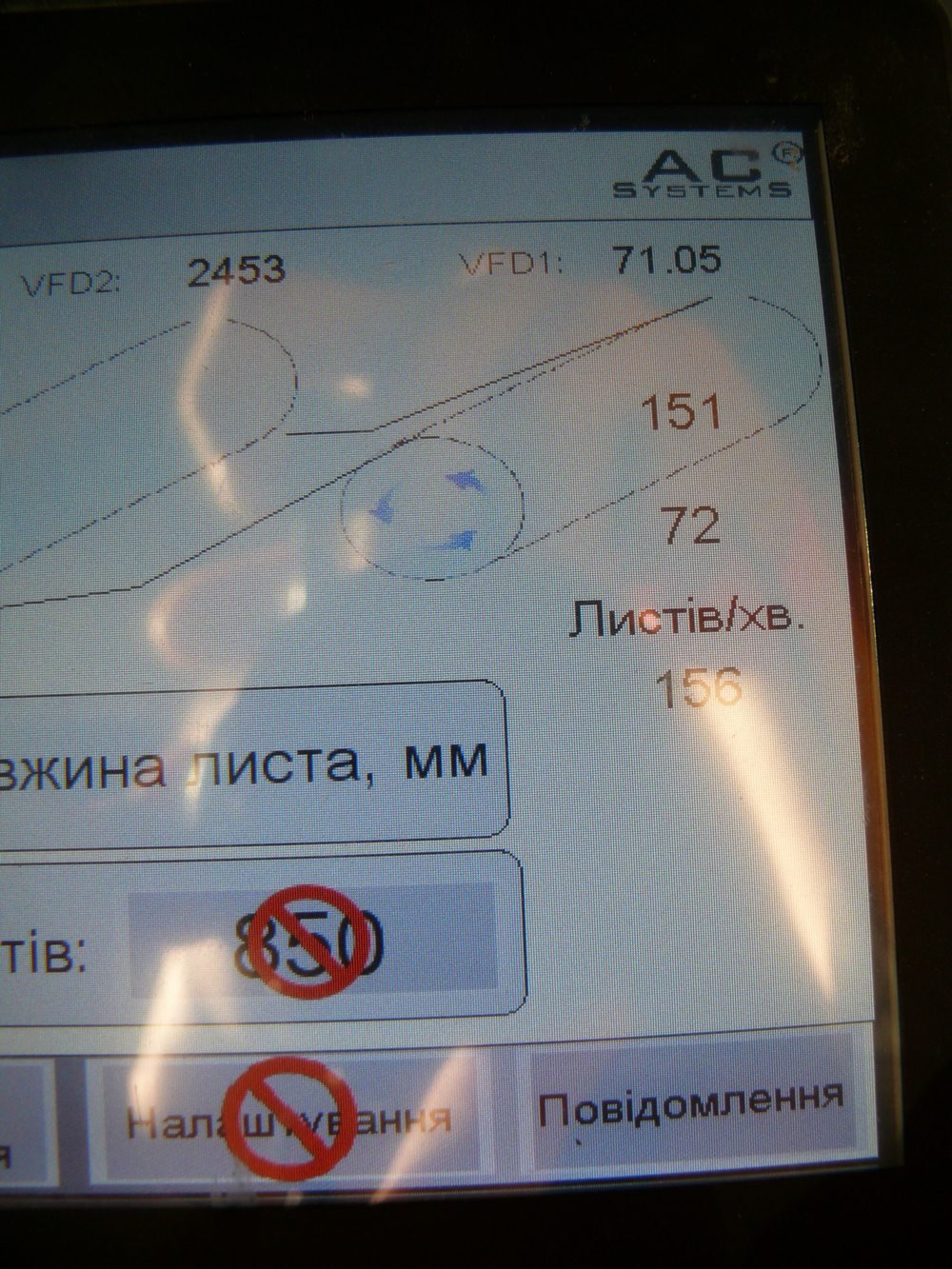

В реализованном варианте оператор имеет возможность вручную задавать длину листа с дискретностью 1 мм и целевое количество листов в заказе. Это единственная настройка машины, выполняемая на сенсорном мониторе за несколько секунд, после чего начинается работа. Далее – автоматика сама контролирует процесс рубки, делает замеры и необходимые коррекции, обеспечивая точность в +/- 0,5 мм.
В настоящее время система управления машиной интегрируется в ERP, используемую у заказчика (А-System), что позволит и максимально исключить ошибки оператора при выполнении сменного задания, и дополнительно контролировать выработку, расход материала, отходы и т. д. Аналогично возможна интеграция в любую систему управления производством, - или разработка индивидуальной оболочки для управления участком флатовок со сбором всей статистики работы, построением графиков загрузки/выработки, формированием отчетов – вплоть до SMS-информирования о желаемых событиях или нештатных ситуациях.
Мы предлагаем 3 варианта модернизации флатовки, которые кардинально отличаются функционалом, уровнем автоматизации и степенью решения поставленных задач.

Вариант 1 «Минимум». Проект является функциональным аналогом системы, предлагаемой российской компанией Абенари подразумевает:
- установку СУ без компьютерного управления, все функции машины управляются вручную;
- система включает 1 мотор-редуктор с частотным преобразователем для управления режущим барабаном, силовую часть, набор необходимых для работы датчиков и связующих элементов. Скорость рубки машины определяется и ограничена существующим главным приводом;
- включена сборка, тестирование, запуск машины на площадке подрядчика;
- включены минимально необходимые для запуска машины слесарные работы, в т. ч. и модернизация системы смазки, покраска машины (их стоимость усреднена).

Вариант 2 «Базовый». Проект включает:
- установку АСУ с компьютерным управлением и сенсорным монитором, программное обеспечение для управления функциями машины;
- система включает 1 мотор-редуктор с частотным преобразователем для управления режущим барабаном, силовую часть, набор необходимых для работы датчиков и связующих элементов. Скорость рубки машины определяется и ограничена существующим главным приводом;

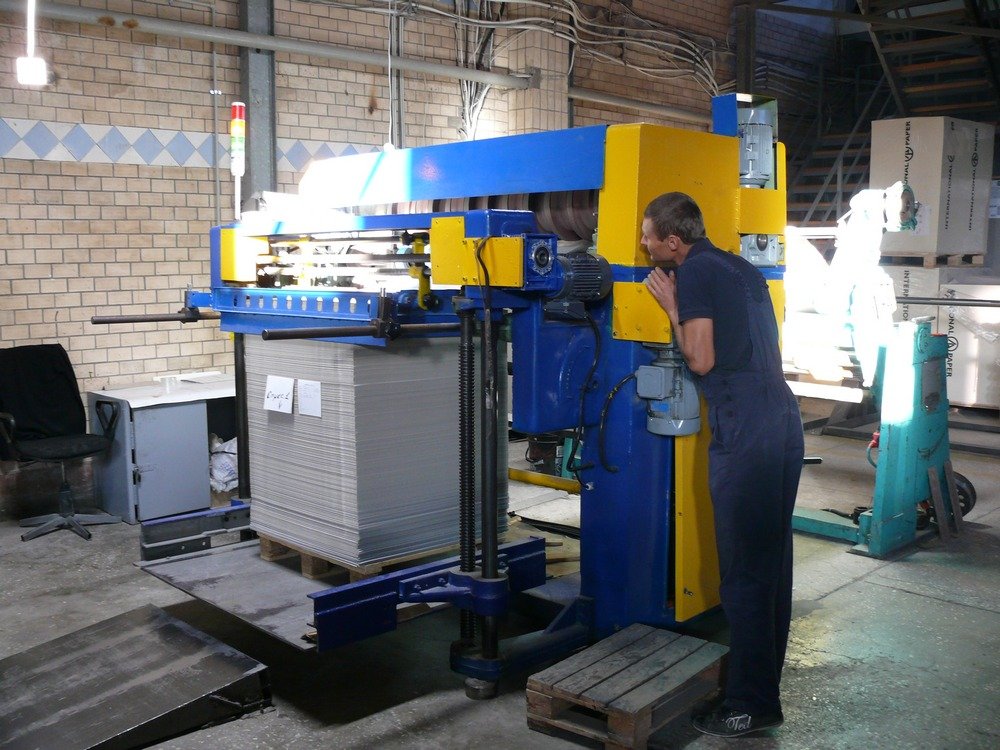

- включена интеллектуальная система контроля подъема/опускания приемного стола, установлен отдельный мотор-редуктор для автоматического подъема/опускания стола;
- включена сборка, тестирование, запуск машины на площадке подрядчика;
- включены минимально необходимые для запуска машины слесарные работы, в т. ч. и модернизация системы смазки, покраска машины (их стоимость усреднена).

Вариант 3 «Оптимальный». Проект включает:
- установку АСУ с компьютерным управлением и сенсорным монитором, программное обеспечение для управления функциями машины;

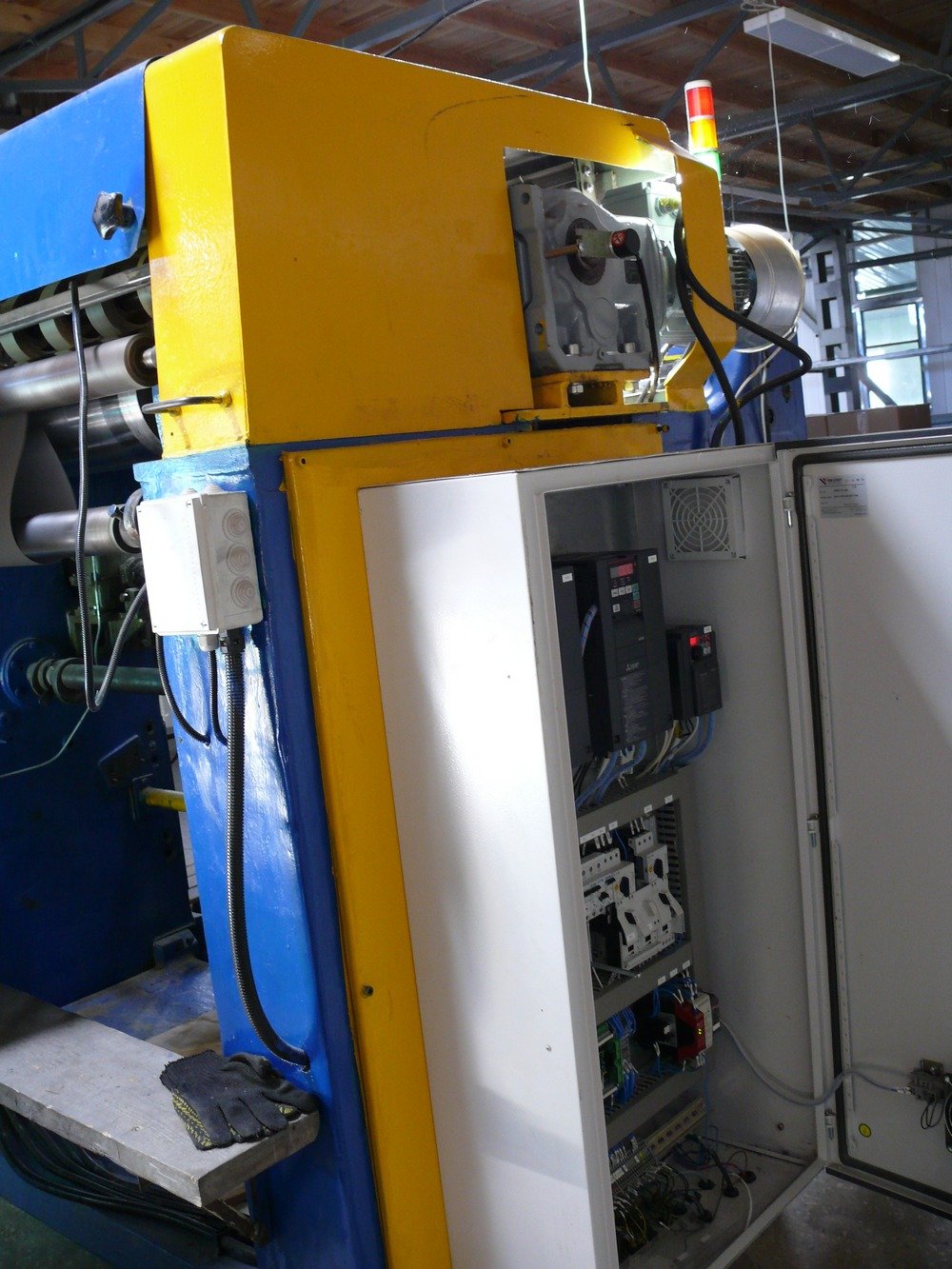

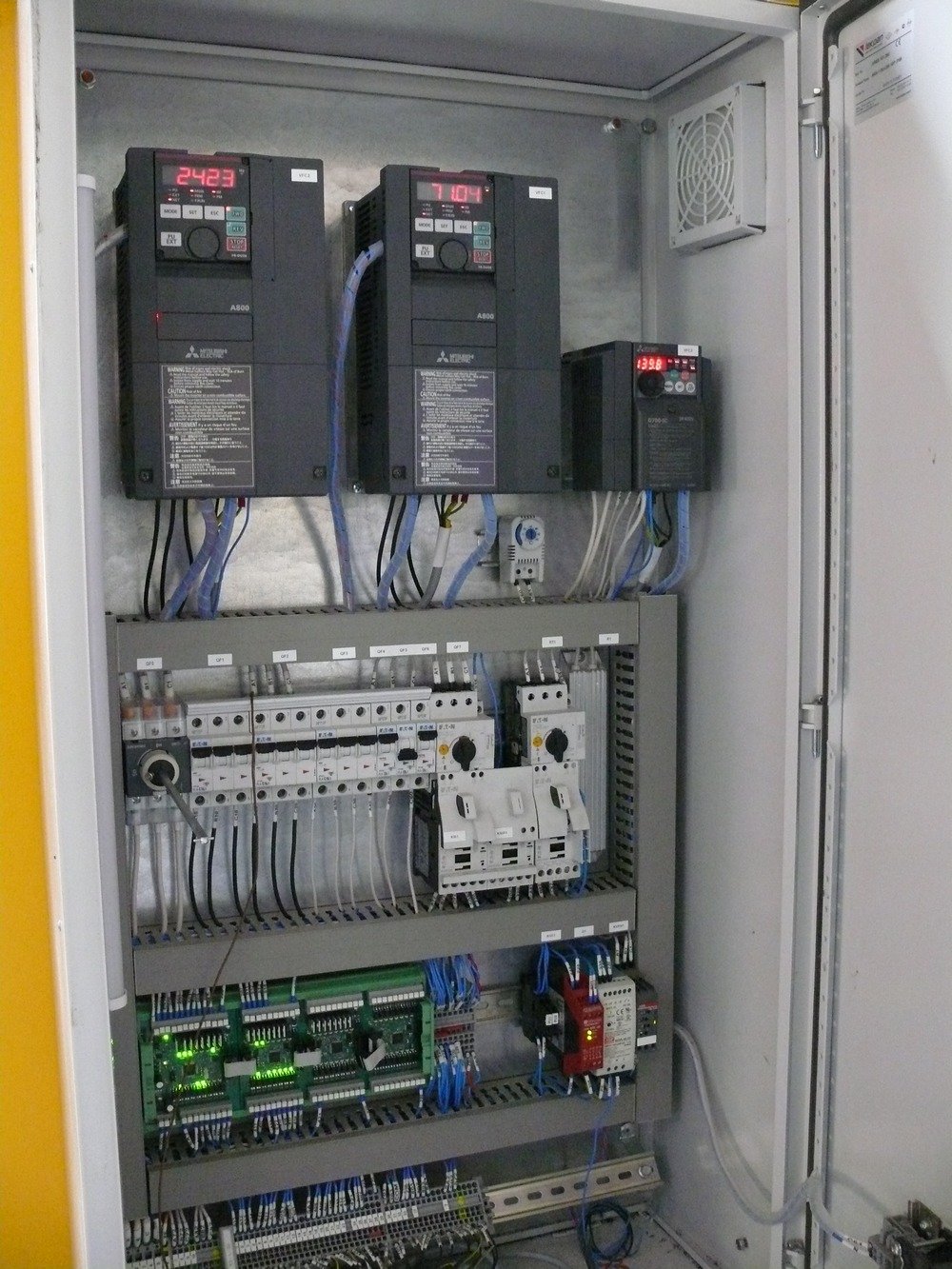

- система включает 3 мотор-редуктора с частотными преобразователями – для полного контроля процесса рубки и гибкого управления скоростью работы. Машина лишается ненадежной и неточной механики, шестерен и пр. в принципе. Вместо этого появляется возможность флатовать с гибко регулируемой скоростью, которая может превышать развиваемую штатно в 2 и более раза. Действующие образцы надежно флатуют длину листа 1000 мм со скоростью 145 листов в минуту!
- включена интеллектуальная система контроля подъема/опускания приемного стола, установлен отдельный мотор-редуктор для автоматического подъема/опускания стола;
- включена сборка, тестирование, запуск машины на площадке подрядчика;
- включены минимально необходимые для запуска машины слесарные работы, в т. ч. и модернизация системы смазки, покраска машины (их стоимость усреднена).

Дополнительно возможен монтаж системы взвешивания стопы готовых полуфабрикатов, ориентировочная стоимость – 37 тыс. грн.
По окончании работ проводятся приемо-сдаточные испытания, подписывается акт приема оборудования и предоставляется гарантия на модернизированные узлы.

Ссылки на флутовки:

https://youtu.be/NfjthM4mOxg

https://youtu.be/WYBJgnFeFqs

https://youtu.be/UJXuj5f2E-s
